時間に余裕を持って作業しよう!
①ドアレバーの下などに隠れているネジを外す
②飾りパネルは内張りはがしなどを使って隙間を作り、手前に引いて外す
③パワーウインドースイッチを外す。裏のコネクターはロックを押して引き抜く
④隠れているネジを取り外す
⑤ドアと内張りの間に内張りはがしを差し込み、手前へと引く。ドアノブ裏のケーブルも引き抜いて外す
⑥内張りを留めているクリップが外れたら全体を持って上へ持ち上げる
⑦カーテシランプのコネクターを抜く
⑧内張りが外れると純正スピーカーが現れる
⑨スピーカーに接続されているコネクターを抜く
⑩トヨタ車はリベットで留まっていることが多く、これをニッパーで破壊
ポイント!
リベットは電動ドリルで穴を空けて破壊することもできる。ケガをしないように注意!
⑪リベットが外れたら純正スピーカーを手前に引き抜く
⑫取り付けキットの車体側スペーサーを付属ネジでドアに取り付ける
⑬ネットワークユニットにケーブルを接続
⑭ウーハーユニットの周囲に付属のクッションを巻いていく
⑮取り付けキットのスピーカー側スペーサーにウーハーを組み付ける

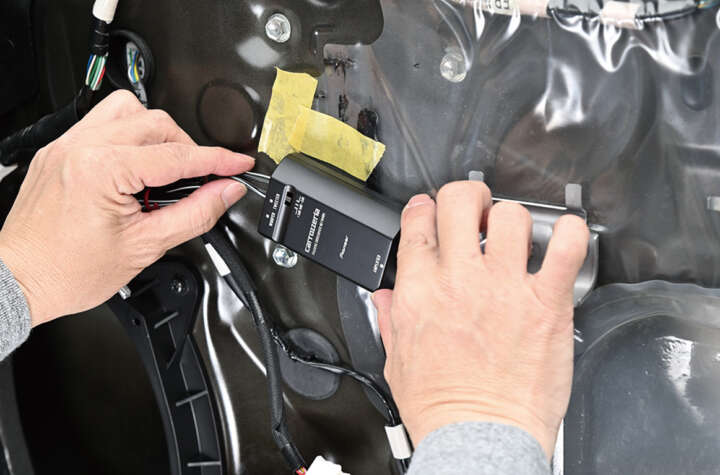

⑯ネットワークユニットをドアパネルに貼る。内張りを戻したときに干渉しない位置を選ぶ
⑰純正コネクターとスピーカーのコネクターを接続
⑱スピーカーの端子にケーブルを接続
⑲車体側のスペーサーにウーハー組付け済みのスピーカー側スペーサーを取り付ける
⑳内張りの上端前方に型紙でツイーターの設置場所をマーキング。

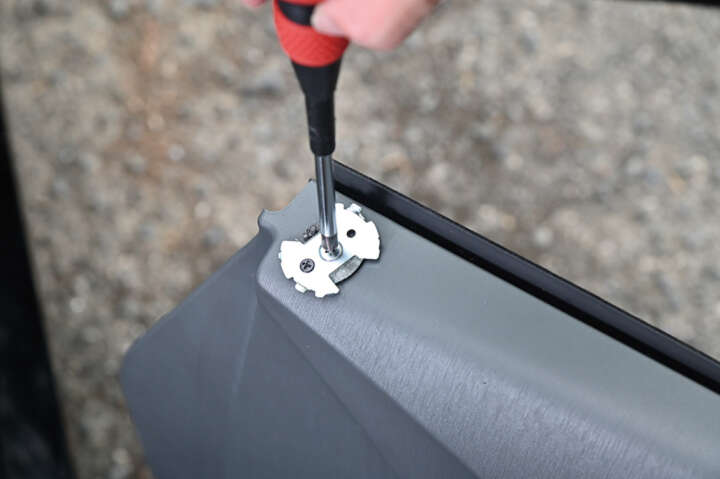

㉑マーキングした場所に下穴を空けて金具をネジで固定
㉒ツイーターユニットを金具にはめ込む
㉓ウーハーとツイーターのケーブルを接続
㉔余ったケーブルを整理
㉕ドアノブのケーブルを戻す
㉖内張りを元通りに戻す。反対側も同様に作業したら完成!
